Durante la evaluación de más de cincuenta topologías de plantas este último año, he visto operaciones enteras destruir su rentabilidad mensual por una selección deficiente en la etapa secundaria. La elección entre un circuito que envía el material a un impactor frente a uno que alimenta a un cono no es un debate de preferencias comerciales. Es un cálculo implacable dictado por la mecánica de fractura de la roca y el riesgo del capital. Enfrentar una matriz ígnea altamente abrasiva con la cinemática equivocada aniquilará sus proyecciones financieras mucho antes del primer ciclo de mantenimiento programado.

La Física del Material: Dureza de Mohs e Índice de Abrasividad

La resistencia a la compresión dicta la arquitectura del flujo de material; ignorarla infla exponencialmente el costo por tonelada de agregado.

Si la geología del yacimiento presenta piedra caliza blanda a media (Mohs 3-4), una configuración secuencial aprovecha la inercia del impacto. La energía cinética disipa las tensiones internas de las rocas sedimentarias de manera eficiente. Cuando los estudios geológicos revelan la presencia de basalto, riolita o granito con alta concentración de sílice (Mohs 6-8), el escenario cambia drásticamente. La fricción térmica generada en la cámara de un impactor al procesar cuarzo desgarrará las aleaciones de cromo en cuestión de horas. La trituración por compresión hidráulica se vuelve físicamente obligatoria para mantener un gasto por turno manejable.

Maximizando la Cubicidad: El Ecosistema Mandíbula y CI5X

Para áridos arquitectónicos donde la forma tridimensional es crítica, la fractura por impacto cinético supera la compresión estática.

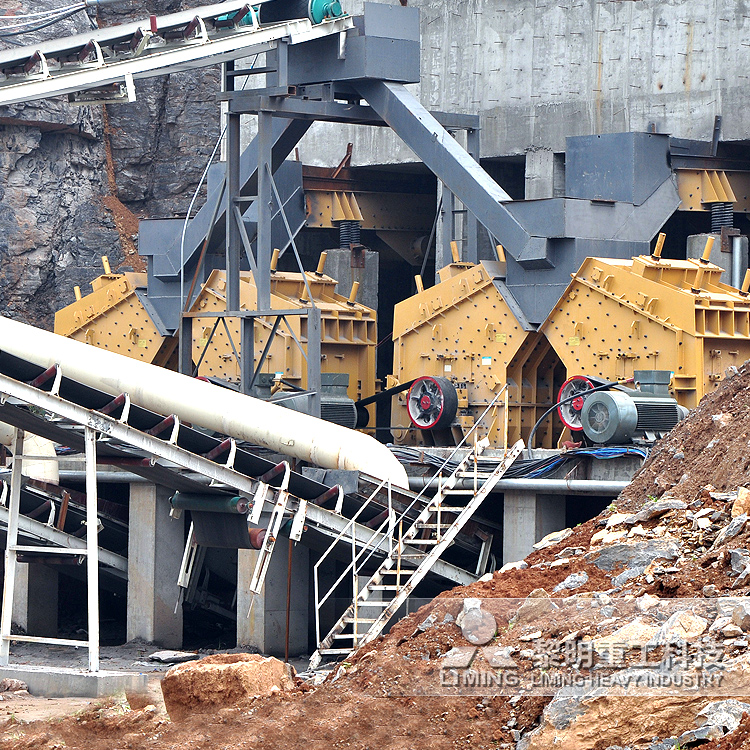

Analicemos un ecosistema de 300 t/h configurado con una robusta trituradora primaria de mandíbulas C6X110 alimentando a una CI5X1315. El rotor masivo de la unidad secundaria aplica una fuerza instantánea masiva, golpeando la caliza exactamente a lo largo de sus planos naturales de clivaje. El impacto contra las placas de choque elimina las formas lajeadas y aciculares. Se obtiene una “cubicidad” excepcional, vital para las especificaciones del hormigón asfáltico de grado superior. Sentir la vibración armónica de un CI5X1315 consumiendo 250 kW de potencia continua sobre roca blanda es presenciar la eficiencia física en estado puro. Si alimenta andesita abrasiva en esta misma cámara, el sonido agudo de la fricción delator indicará que las barras de impacto (blow bars) están perdiendo milímetros por minuto.

Control del Gasto por Turno: La Dinámica Mandíbula y HPT

Someter matrices cristalinas abrasivas a la trituración por laminación estabiliza los costos operativos y previene fatigas estructurales catastróficas.

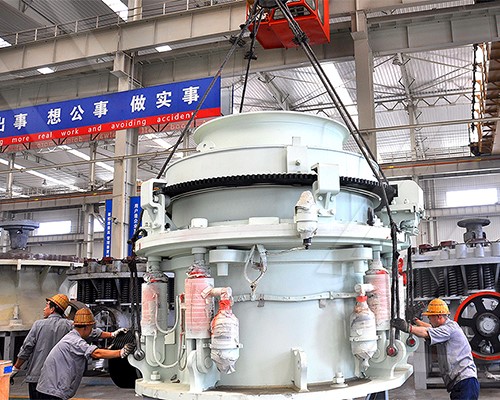

El procesamiento de granito de 200 MPa exige una reestructuración de la línea. La roca fracturada abandona la mandíbula primaria y entra en la cámara de una trituradora de cono multicilindro HPT300. Aquí no existe contacto violento de impacto libre. El manto y el cóncavo (mantle and concave) operan con una apertura ajustada, obligando a las partículas de granito a triturarse entre sí. Este principio de “laminación” requiere motores robustos, típicamente de 250 kW, para mantener la presión de los cilindros hidráulicos. El blindaje natural que crea el manto de roca protege la estructura principal. La configuración inicial exige más capital, pero la ventana de amortización se acelera radicalmente. Los forros de acero al manganeso resisten el desgaste prolongado, optimizando directamente la eficiencia fiscal por unidad producida en minas de roca dura.

Matriz de Sincronización Estructural de Circuitos

Para procesar caudales de hasta 350 toneladas por hora, la arquitectura física de los módulos de reducción debe responder estrictamente a la geología. Hemos estandarizado las tolerancias operativas en la siguiente configuración comparativa.

Etapa de Proceso	Geología Blanda (CI5X)	Geología Dura (HPT)	Capacidad (toneladas por hora)	Alimentación Máx. (milímetros)
Reducción Primaria	C6X110 Jaw Crusher	C6X110 Jaw Crusher	160-550	720
Reducción Secundaria	CI5X1315 Impact Crusher	HPT300 Cone Crusher	250-350 / 110-440	600 / 230
Potencia Secundaria	250-315 kilovatios	250 kilovatios	–	–

La selección afecta directamente la carga circundante. Una planta con un CI5X generará más finos directamente desde la etapa secundaria, mientras que una configuración de circuito cono de alta capacidad HPT requerirá un tamizado post-trituración más riguroso para asegurar la curva granulométrica y reenviar las partículas sobredimensionadas a la cámara.

Registro Operativo: Variables Físicas de la Etapa Secundaria

• Motorización del Impactor CI5X1315: 250-315 kilovatios
• Capacidad HPT300: 110-440 toneladas por hora
• Umbral de Alimentación HPT300: 230 milímetros
• Capacidad C6X110: 160-550 toneladas por hora
• Potencia de Reducción Primaria C6X110: 160 kilovatios

Índice Técnico: LH-CONFIGURACION-ABRIL/2026-Ref-#48291

Bitácora del Arquitecto: Resolviendo Fricciones de Diseño en Campo

¿Por qué el rotor del CI5X presenta picos de amperaje inusuales al cambiar de frente de cantera? He detectado este patrón cuando la excavadora entra en una veta de sílice oculta dentro del yacimiento de caliza. El motor exige más amperios para forzar las barras de impacto a través de una matriz molecular más densa. Reaccione inmediatamente calibrando la velocidad del rotor o sufrirá roturas catastróficas. ¿Cómo compensamos la forma lajeada si nos vemos obligados a usar un HPT300 en grava de río? El problema histórico de los conos con materiales heterogéneos se mitiga configurando un circuito cerrado estricto (choke feeding). Mantener la tolva de alimentación del cono completamente llena asegura que la fricción piedra contra piedra elimine las aristas afiladas, mejorando la forma geométrica final. Tenga cuidado con el espaciado de descarga (CSS) en mandíbulas que alimentan impactores; ¿qué tolerancia debemos auditar? No envíe los bloques límite de 600 milímetros al CI5X1315 constantemente. Ajustar la mandíbula primaria para que descargue un tamaño uniforme reduce el desgaste abrasivo prematuro del primer tercio del rotor, protegiendo el gasto por turno a largo plazo. Los datos térmicos indican un recalentamiento del aceite de lubricación en la combinación de cono. ¿Cuál es el vector de riesgo? Nuestros sensores suelen registrar picos de temperatura cuando un HPT está triturando basalto con un contenido de humedad superior al 8%. Los finos húmedos crean una pasta densa que reduce el flujo volumétrico en la cámara inferior, transfiriendo carga mecánica directa al eje principal. Revise el cribado previo de finos.

Asegurando la Viabilidad Estructural ante Rocas de 200 MPa

“Obligar a un rotor secundario a procesar agregados cristalinos fracturará los blindajes térmicos y multiplicará su costo por tonelada; respete la física de la compresión.” — Del escritorio de su Arquitecto de Soluciones

Calcular Producción y Eficiencia Fiscal de Circuitos
