En nuestros recientes análisis de diseño arquitectónico para líneas de alto rendimiento, el patrón de falla más recurrente no proviene de máquinas individuales débiles, sino de una desincronización matemática en el flujo del material. Analizar la matriz de reducción de un bloque de granito cristalino revela que los picos de tensión térmica y mecánica se acumulan en las zonas de transición entre etapas. Un diseño deficiente convierte el exceso de finos y la recirculación de material sobre dimensionado en un cuello de botella geométrico que estrangula la eficiencia fiscal por unidad.

La Dinámica de Masa en la Interfaz Primaria y Secundaria

La incompatibilidad entre el ajuste del lado de descarga (CSS) de la mandíbula primaria y la garganta de alimentación del cono secundario causa el 65% de los paros de emergencia en procesamiento de roca dura.

El granito, con altos niveles de sílice y un índice de abrasión de LCPC severo, requiere una fragmentación por compresión precisa. Cuando diseñamos el flujo volumétrico, la trituradora de mandíbulas debe operar bajo un régimen de alimentación continua, controlada por interbloqueo de amperaje con el alimentador vibratorio. Si la placa de articulación (toggle plate) cede ante roca intacta, generalmente indica que el ángulo de agarre (nip angle) fue mal calculado en la fase de ingeniería base. La sincronización geométrica exige que la curva de granulometría de salida de la primera etapa encaje perfectamente con el volumen de la cámara de trituración del equipo secundario. Las variaciones en la humedad superficial del mineral pueden transformar el polvo de sílice en una pasta adhesiva que ciega la malla superior, exigiendo tolerancias dinámicas en todo el circuito cerrado.

Matriz de Sincronización de Equipos para Roca Dura

Implementar un modelo asimétrico de tonelaje garantiza que las etapas de pre-cribado y trituración secundaria absorban los picos transitorios de carga generados por la fractura de la veta principal.

Para manejar sílice abrasiva a tasas superiores a 150 toneladas por hora manteniendo un factor de forma cúbica estricto, hemos estructurado el siguiente diagrama de flujo integrado. Esta configuración protege el manto (mantle) y el cóncavo (concave) del equipo secundario de la compactación por exceso de finos.

Etapa del Proceso	Modelo Recomendado	Capacidad (toneladas por hora)	Potencia (kilovatios)	Alimentación Máxima (milímetros)

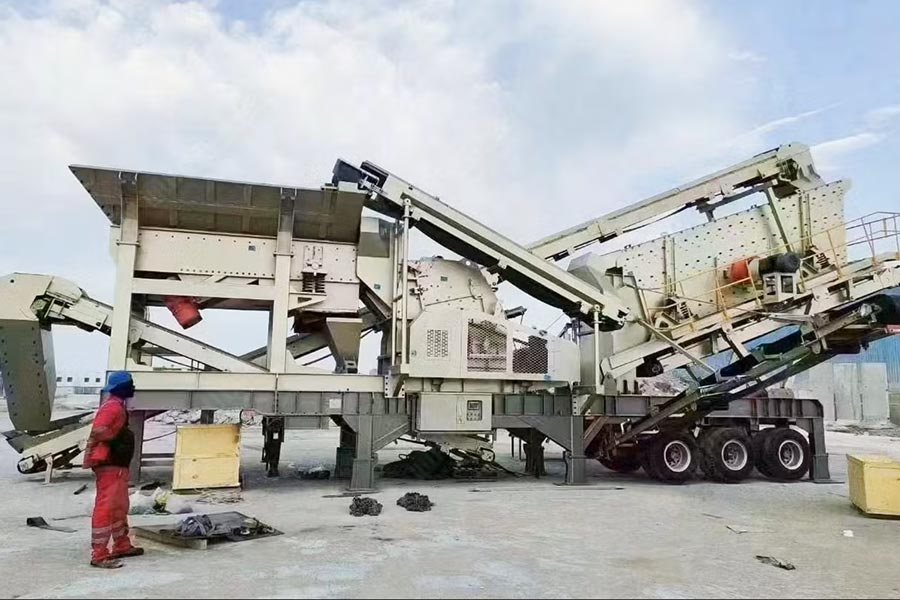

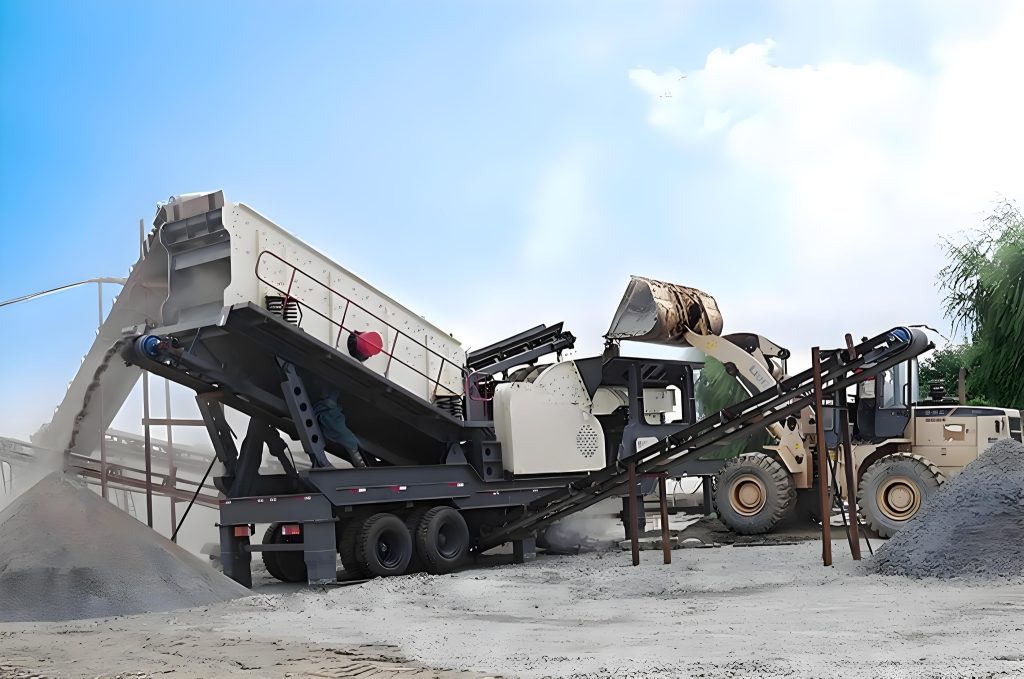

Trituración Primaria (Módulo Móvil)	NK75J	150-350	141.4	680
Trituración Secundaria (Circuito Cerrado)	NK300H (No Pre-screening)	110-440	283	220
Clasificación y Cribado	SKX1860	70-600	72-79.5	–

Geometría del Flujo y Eliminación de Microfisuras

La propagación de microfisuras en los agregados de granito es el resultado directo de una cámara de trituración con carga insuficiente operando fuera del principio de laminación inter-partículas.

Cuando la trituradora de cono secundario de alta capacidad no recibe una alimentación “choke-fed” (cámara llena), la roca impacta directamente contra la aleación de manganeso en lugar de aplastarse contra otras rocas. Detectamos esta falla sistémica al escuchar el sonido metálico de alta frecuencia resonando a través del marco de soporte estructural. Arquitectónicamente, el transportador de banda de transferencia debe mantener un volumen constante para estabilizar la presión de los cilindros hidráulicos. Los picos de amperaje en el motor de 283 kilovatios del cono indican variaciones drásticas en la granulometría de entrada, destruyendo la rentabilidad proyectada del proyecto.

Registro de Calibración: NK300H en Granito Abrasivo

• Potencia Instalada del Cono Secundario: 283 kilovatios
• Capacidad del Módulo de Cribado SKX1860: 70-600 toneladas por hora
• Límite de Alimentación NK75J: 680 milímetros
• Resistencia a la Compresión del Material: >200 MPa
• Rango de Capacidad Secundaria: 110-440 toneladas por hora

Índice Técnico: LH-GUÍA DE INGENIERÍA PARA LA INSTALACIÓN DE UNA PLANTA DE TRITURACIÓN DE GRANITO EN UNA CANTERA.-ABRIL/2026-Ref-#48219

Registro de Arquitectura: Evaluando la Desviación del Flujo en Canteras Mixtas

¿Por qué el motor de la criba vibratoria sobrepasa su límite térmico cuando el circuito procesa granito mojado? Nuestros sensores indican que la humedad superficial del granito inferior a 5 milímetros crea fuerzas de tensión que aglutinan las partículas. Este lodo industrial bloquea las mallas inferiores, forzando a las masas excéntricas de la criba SKX1860 a trabajar contra una carga estática masiva en lugar de un flujo fluido. La solución arquitectónica exige un lavado o separación aerodinámica previa. ¿Qué provoca que el manto del cono hidráulico presente un desgaste unilateral severo tras solo 300 horas de operación? La segregación en el buzón de alimentación es la causa principal. Si la cinta transportadora entrega la fracción gruesa de 220 milímetros a la derecha de la cámara y los finos a la izquierda, las presiones internas se desequilibran. Este vector de fuerza asimétrico empuja el eje principal fuera de su alineación ideal, desgastando el bronce y consumiendo amperaje innecesario. Nunca subestime la velocidad de las cintas transportadoras en sistemas de circuito cerrado. Si la velocidad nominal del transportador de retorno excede la capacidad de aceptación volumétrica del cono NK300H, se creará un desbordamiento en la tolva de sobrecarga. Un cálculo de trayectoria y volumen debe restringir la velocidad de la banda a un flujo de 110-440 toneladas por hora exactas para asegurar la laminación. Basado en simulaciones de esfuerzo mecánico, ¿cómo determinamos el punto de corte ideal (cut-off) en el cribado secundario? Depende de la curva del producto final deseada, pero enviar granito mayor a 40 milímetros de vuelta al cono operando a un CSS de 15 milímetros asegura que el trabajo de compresión se limite a un rango de fractura eficiente de 3:1. Exceder esta relación exponencial multiplica la fricción contra los revestimientos de desgaste sin mejorar la cubicidad de los agregados.

Sincronizando la Integridad Estructural en Redes de Granito

Forzar módulos de trituración individuales a operar fuera de su espectro de equilibrio dinámico fragmenta la eficiencia de toda la instalación; alinear la trituradora NK75J con un límite de 680 milímetros directamente hacia la admisión de 220 milímetros de un cono NK300H impone una barrera matemática inviolable que, si no se regula mediante pre-cribado, desencadenará la fatiga térmica de los rodamientos principales el próximo mes. La arquitectura de minería moderna exige que cada megavatio se transforme en reducción de tamaño, no en fricción interna destructiva. Cancele las configuraciones asiladas y exija una sincronización de circuito total.
