Basado en auditorías recientes de campo en circuitos de basalto abrasivo, el mayor riesgo para la viabilidad operativa no es la inversión inicial en la maquinaria, sino la desincronización entre las fases de reducción. La aplicación de procesos de trituración multietapa en la minería exige una arquitectura de flujo milimétrica. Observamos plantas enteras paralizadas porque una mandíbula primaria sobrealimenta un cono secundario, generando un taponamiento en la tolva de transferencia. El olor a grasa sobrecalentada en los rodamientos del motor principal es la primera advertencia de que el balance de masa ha fallado. Un circuito cerrado eficiente requiere cálculos de caudal exactos, donde la energía cinética de cada rotor y el ajuste de cada manto estén subordinados a la capacidad de cribado del sistema.

Arquitectura del Flujo Primario: Evitando la Inanición del Circuito

La etapa primaria debe mantener un margen de sobrecapacidad del 15% respecto a la trituradora secundaria para asegurar un flujo constante de material y evitar vibraciones destructivas en los ejes.

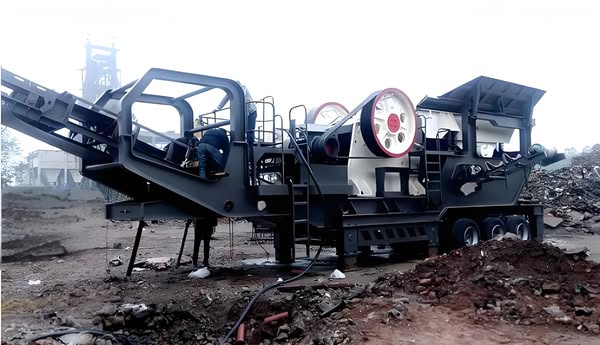

Al procesar frentes de cantera con alta dureza, la estación móvil NK100E asume el choque inicial. Operando con un rendimiento de 150 a 350 toneladas por hora, su diseño asimila una alimentación máxima de 680 milímetros. El consumo de 138.5 kilovatios se convierte en fuerza de cizallamiento directa entre la placa de mandíbula fija y la móvil. Cuando la cámara de trituración carece de un flujo continuo, el motor experimenta picos de amperaje erráticos. La falta de material genera un desgaste irregular en el tercio inferior del revestimiento de manganeso. Las mediciones de campo confirman que una alimentación estrangulada aumenta la fatiga estructural del bastidor soldado.

Matriz de Equipos Sincronizados: Circuito Integrado

Para procesar roca extremadamente dura sin colapsar las tolerancias térmicas del sistema, hemos estructurado la siguiente línea de producción en circuito cerrado, garantizando un equilibrio de masa continuo entre las series NK, MK y K3.

Fase del Proceso	Modelo Recomendado	Capacidad (toneladas por hora)	Alimentación Máxima (milímetros)	Potencia (kilovatios)
Trituración Primaria (Mandíbula)	Planta Móvil NK100E	150-350	680	138.5
Trituración Secundaria (Cono)	Planta Móvil MK300H	110-440	220	250
Clasificación y Retorno (Circuito Cerrado)	Criba Móvil K3S2160-1	80-450	200	37
Trituración Terciaria / Formateo (VSI)	Planta Móvil MK1040V	264-283	40	400

Lógica de Calibración del CSS en el Núcleo Secundario

Reducir la Configuración del Lado Cerrado (CSS) más allá del límite elástico del material eleva exponencialmente la temperatura del aceite hidráulico, bloqueando la producción.

La unidad MK300H aloja la tecnología HPT300, exigiendo una calibración del CSS hiperprecisa según el índice de abrasión de la roca. Un ajuste demasiado cerrado buscando maximizar la cuota de finos en un solo pase destruye el principio del circuito cerrado. El cono debe operar bajo alimentación asfixiada (choke feeding) para asegurar la fractura interpartícula. Si la criba K3S2160-1 detecta una carga circulante superior al 35%, indica una falla en la geometría de la cavidad del HPT. El operador sentirá la vibración resonante en la pasarela de servicio. Restablecer el CSS a los parámetros de fábrica restaura el flujo dinámico hacia la siguiente fase.

Balance de Masa en la Etapa Terciaria de Impacto

La criba previa debe desviar el material que ya cumple la especificación de tamaño antes de ingresar a la VSI, reduciendo el desgaste del rotor en un 40%.

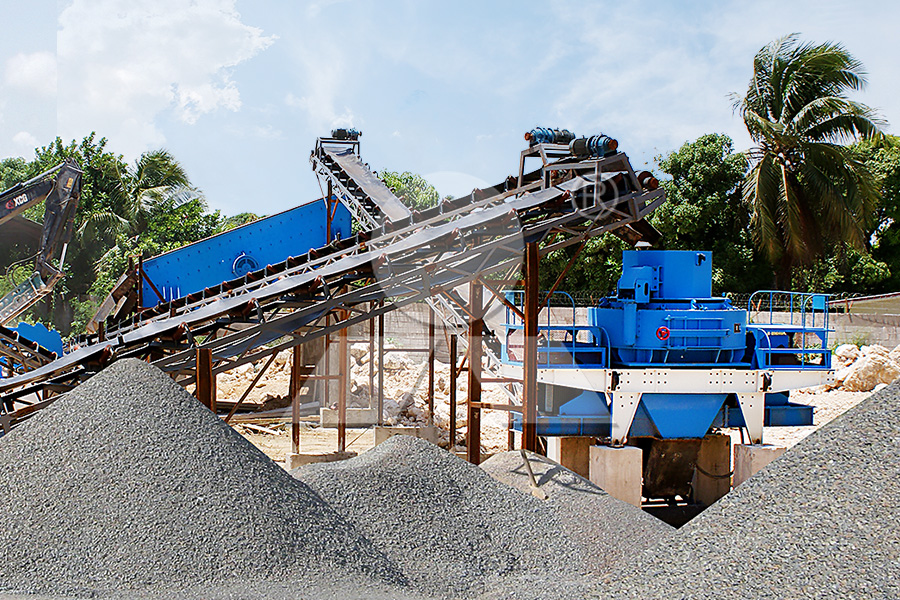

La incorporación de la planta MK1040V, impulsada por un motor de 400 kilovatios, define la calidad del producto final. Aceptando una alimentación restringida a 40 milímetros, esta unidad procesa entre 264 y 283 toneladas por hora utilizando el principio de impacto cinético “roca contra roca”. Alimentar la VSI con material contaminado con finos crea una pasta industrial pegajosa dentro de la cámara, alterando el equilibrio del rotor. Las placas de desgaste distribuidoras sufren fricción abrasiva innecesaria. El diseño arquitectónico exige que la malla de cribado superior de la K3 actúe como un filtro absoluto, asegurando que la energía de la VSI se invierta exclusivamente en eliminar la lajosidad del agregado grueso.

Límites de Integración: Circuito MK300H y VSI6X1040

• Carga de Motor (VSI): 400 kilovatios
• Restricción de Diámetro (MK1040V): 40 milímetros
• Tolerancia de Potencia (NK100E): 138.5 kilovatios
• Flujo Nombrado (K3S2160-1): 80-450 toneladas por hora
• Restricción de Diámetro (NK100E): 680 milímetros
• Rendimiento Dinámico (MK300H): 110-440 toneladas por hora

Índice Técnico: LH-APLICACIÓN DE PROCESOS DE TRITURACIÓN MULTIETAPA EN LA MINERÍA-Abril/2026-Ref-#48291

Bitácora del Arquitecto de Planta: Diagnóstico de Flujo Multietapa

¿Por qué la criba K3S2160-1 presenta acumulación de material intermedio durante operaciones prolongadas? El análisis de la malla revela que el CSS del cono secundario MK300H está ajustado de manera muy holgada. Esto incrementa la carga circulante de material de 40 milímetros que la VSI no puede absorber, ahogando la capacidad de clasificación del piso superior de la criba vibratoria. ¿Cuál es la causa mecánica de los picos térmicos en el motor de 250 kilovatios del cono secundario? Una revisión de la tolva de transferencia demuestra que la mandíbula primaria NK100E está enviando lajas alargadas que bloquean la cámara del HPT. El estrangulamiento físico en el manto fuerza al sistema hidráulico a ejercer presiones extremas para liberar la cavidad, elevando la temperatura del aceite. ¿Cómo evitamos la degradación prematura del rotor en la MK1040V al procesar roca abrasiva? Implementar un by-pass estricto en la etapa de cribado es innegociable. Obligar a los finos naturales de 0-5 milímetros a pasar a través del impacto centrífugo actúa como un abrasivo líquido a 80 metros por segundo, devorando los bloques de tungsteno del rotor en días. ¿Por qué el rendimiento combinado cae drásticamente durante eventos de lluvia en canteras abiertas? Las lecturas de densidad indican que el polvo húmedo actúa como cemento dentro de la cámara de trituración secundaria. El material se compacta entre el cóncavo y el manto, engañando a los sensores de presión del HPT, lo que provoca la apertura de los cilindros de liberación y permite el paso de bloques sobredimensionados al circuito cerrado.

Asegure la Tolerancia Geométrica de su Circuito

“Un embudo en la etapa intermedia liquida el rendimiento de la planta completa. Verifique los amperajes de su criba hoy.” — From the Desk of your Director de Arquitectura de Plantas
